Х27Ю5Т

Сплав Х27Ю5Т применяется для изготовления электронагревательных элементов печей с предельной рабочей температурой +1350°С.

Примечание Сплав жаростойкий в окислительной атмосфере, содержащей серу и сернистые соединения, углеродосодержащей, водороде, вакууме, работает в контакте с высокоглиноземистой керамикой, не склонен к язвенной коррозии, склонен к провисанию при высоких температурах, не выдерживает резких динамических нагрузок.




Химический состав Х15Ю5 должен соответствовать ГОСТ 10994 - 74
Al C Ca Ce Cr Mn Ni P S Fe Si Ti
4,5 - 5,5 ≤ 0,08 ≤ 0,1 ≤ 0,1 13,5 - 15,5 ≤ 0,7 ≤ 0,6 ≤ 0,030 ≤ 0,015 ост ≤ 0,70 0,20 - 0,60
Литейно-технологические свойства материала Х15Ю5

Температура плавления - 1500°C

Твердость по ГОСТ 12766.1-90 - HB 10ˉ¹ = 150 - 200 МПа

МЕХАНИЧЕСКИЕ СВОЙСТВА Х15Ю5
Сортамент Размер, мм Ϭв, МПа d5, %
Предельный диаметр, мм Толщина, мм Ширина, мм

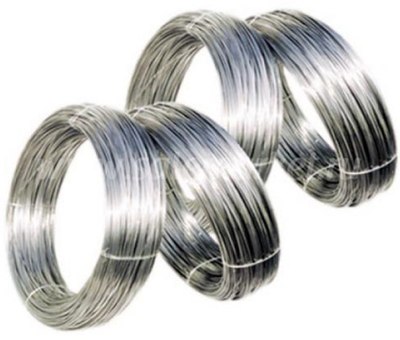

Проволока, ГОСТ 12766.1-90 0,2 - 7,5 - - ≤740 ≥16
Лента, ГОСТ 12766.2-90 - 0,2 - 3,2 6 - 80 ≤736 ≥16
ФИЗИЧЕСКИЕ СВОЙСТВА СПЛАВА Х23Ю5Т

Плотность (r, кг/м³) 7210

Удельное электрическое сопротивление (R, Ом · м) 1340 – 1450

Коэффициент линейного расширения (a, 10-6 1/°С) – при температуре 1000°С = 15

Удельная теплоемкость (С, Дж/(кг · °С)) – при температуре 20°С = 480; при температуре 800°С = 750

ТЕХНОЛОГИЧЕСКИЕ ПАРАМЕТРЫ Х23Ю5Т

Живучесть сплава для нагревательных элементов - не менее 70 часов при температуре испытания 1300°С. Рекомендуемая максимальная рабочая температура нагревательного элемента от 950°С при толщине 0,2 мм до 1400°С при толщине ≥ 6,0 мм.

Магнитность – ферромагнитный сплав.

Микроструктура - ферритная структура.

ПРЕИМУЩЕСТВА
  • Более высокая температура эксплуатации - до 1400 °С, против 1200 °С для Х20Н80-Н;
  • Более высокая температура плавления - 1500 °С, против 1400 °С для Х20Н80-Н;
  • Более высокий (в 1,5-2 раза) срок службы при равных температурах по сравнению с нихромом;
  • Меньшая плотность - 7,21 г/см³ против 8,4 г/см³ для Х20Н80-Н, что позволяет экономить до 16% на весе;
  • Лучшая коррозионная стойкость в воздушной среде, вакууме, аргоне, серосодержащих, углеродсодержащих средах, водяном паре;
  • Более высокое электросопротивление - 1,39 Ом∙мм² /м против 1,12 для Х20Н80-Н.
НЕДОСТАТКИ
  • Во избежание микротрещин при намотке нагревателей техпроцесс необходимо осуществлять при температуре для проволоки диаметром до 3,0мм – 300°С, для проволоки диаметром 3,0-10,0 мм – 400°С.
  • При наличии вибрации разрушается.
Зарубежные аналоги материала фехраль Х23Ю5Т
США
(UNS)
Германия
DIN,WNr
K92500 1.4765
