X15Н60

Нихром марки Х15Н60 получил самое широкое распространение среди сплавов аналогичной специализации, особенно в виде нихромовой проволоки.

Применение: для изготовления ответственных деталей внутривакуумных приборов, соединителей в изделиях электронной техники, для непрецизионных резисторов

Обладает повышенной пластичностью, стабильностью формы и увеличенным сроком эксплуатацию.

Холоднотянутую проволоку из сплава марки Х15Н60 изготавливают в мягком термически обработанном состоянии диаметром 0,1 – 7,5 мм согласно стандарту ГОСТ 12766.1-90. Вид поставки – сортовой прокат, в том числе фасонный ГОСТ 12766.4-90, калиброванный пруток ГОСТ 12766.3-90, лента ГОСТ 12766.2-90, ГОСТ 12766.5-90.

Марка Химический состав, %
Fe C Si Mn Ni S P Cr Ti Al
X15H60 17.3 - 29.2 ≤ 0.15 0.8 - 1.5 ≤  1.5 55 - 61 ≤  0.02 ≤   0.03 15 - 18 ≤ 0.3 ≤   0.2
Механические свойства X15H60
Сортамент Ϭв, МПа d5, %
Лента 834 20
Проволока 880 (90) 20
 Основные технологические параметры
Температура плавления 1390 °C
Температура горячей обработки 1100 - 1000 °C
Температура отжига 750 - 850 °C
Твердость HB 10ˉ¹ = 140 - 150   МПа
Магнитность немагнитный сплав
Микроструктура аустенитная структура
Свариваемость Tрудно свариваемый сплав. Способ сварки - РДС. Газовую сварку не применять.
Достоинства

Высокое электрическое сопротивление

Высокая температура эксплуатации (1150°С) и коррозионная стойкость в воздушной среде, вакууме, окислительных, углеродосодержащих, азотосодержащих средах, аргоне, аммиаке, влажном воздухе и т.п.

Широко используется в высокотемпературных электропечах, печах отжига и сушки, различных электрических аппаратах теплового действия. Оптимален для использования в производстве трубчатых электрических нагревателей (ТЭН) и бытовых приборах. Обладает повышенной пластичностью, стабильностью формы и увеличенным сроком эксплуатацию.

ЗАРУБЕЖНЫЕ АНАЛОГИ МАТЕРИАЛА Х15H60
США Германия
Nichrome NiCr60-15

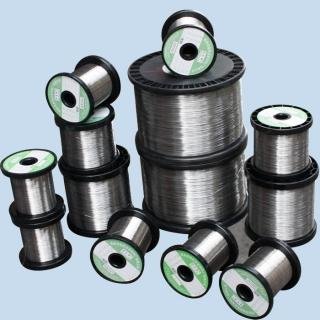

Нихромовая проволока марки Х15Н60

Нихром применяется в качестве нагревательных и резисторных элементов, а также в качестве жаропрочного (жаростойкого) сплава и химически стойкого сплава в определенных агрессивных средах.

Сортовой прокат и проволоку марки Х15Н60 изготавливается различным нормативным документациям (ГОСТ, ТУ). Для простоты ориентации в существующих стандартах ниже приведена таблица, по которой легко можно определить по какой технической документации изготовляется и поставляется определенный размер.

Размеры, (мм) Технические условия на проволоку
0,1 – 0,40 ГОСТ 8803-89
0,40-3,0 ГОСТ 12766.1-90
Издержки из нормативной документации на прецизионный сплав Х15Н60

ГОСТ 8803-89 – «Проволока круглая из прецизионных сплавов с высоким электрическим сопротивлением тончайшая для резисторных элементов»

Технические требования



    Проволока подразделяется:
  • по виду поверхности: светлая, окисленная - O;
  • по температурному коэфф. электросопряотивления: на группы: А, В;
  • по допускаемому отклонению электросопротивления 1 м: на классы: 1, 2, 3;
  • по массе проволоки на катушке: высокой - Б, повышенной - П, нормальной;
  • по применению: для эмалированных проводов - Э;

Размеры 0,1 – 0,40 мм

Диаметр Номинальное значение
электрического сопротивления
1 метра проволоки, Ом
Допуск ± mm
0,100 139 ±0,012
0,110 115 ±0,012
0,120 96,6 ±0,012
0,140 71,3 ±0,012
0,150 62,2 ±0,012
0,160 54,7 ±0,012
0,180 43,3 ±0,012
0,200 53,2 ±0,012
0,220 29,1 ±0,012
0,250 22,6 ±0,012
0,280 18,1 ±0,012
0,300 15,8 ±0,012
0,320 13,9 ±0,012
0,340 12,3 ±0,012
0,360 11,0 ±0,012
0,400 8,9 ±0,012
Механические свойства

ГОСТ 12766.1-90 - «Проволока из прецизионных сплавов с высоким электрическим сопротивлением. Технические условия»

Проволоку изготовляют в мягком термически обработанном состоянии.

Относительное удлинение проволоки, %, не менее:

От 0,009 до 0,012 мм включ. - +4%

Св 0,012 до 0,018 мм включ. - +8%

Св 0,018 до 0,040 мм включ. - +12%

Св 0,050 мм - +14%

Св 0,050 до 0,090 мм включ. - +16%

Св 0,090 до 0,120 мм включ. - +18%

Св 0,120 до 0,400 мм включ. - +20%

Технические требования

Проволока должна изготовляться в соответствии с требованиями настоящего стандарта.

    Проволоку Х15Н60 подразделяют:
  • по назначению;
  • для нагревательных элементов - Н;
  • для трубчатых электрических нагревателей - ТЭН;

Основные параметры и размеры проволоки Х15Н60: предельный диаметр изготовления проволоки 0,40-3,0 мм
